振動測量儀

• 振動測量儀
  VM-82A



  CATCHPHRASE

  通用振動測量儀VM-82A

  主要應用于以轉機為中心的工業機械設備的維修、管理和點檢等工作。
  在適當頻率范圍測量加速度、速度和位移，從而評價機械的振動狀態。

  產品特點

  ■ 操作面板簡潔的配置了測量模式和功能設置的按鈕
  ■ 可以變更使用的加速度傳感器，對應更大范圍的測量需要
  ■ 通過備份功能，可以恢復到上次關閉時設置的條件開始測量
  ■ 配備USB接口。可以和計算機連接并傳輸保存數據
  ■ 使用堿性干電池可實現24小時連續測量。同時也對應環保的鎳氫充電電池
  ■ 重量僅為270 g的緊湊設計（包含電池）

  程序功能



  規 格

  壓電式加速度傳感器			PV-57I（付屬）
  	構造		剪切型壓電式加速度傳感器（CCLD型）
  	靈敏度		5.1 mV/m/s2（±15 ％） 80 Hz、23℃
  	頻率范圍		1 Hz～5 kH（z ±10 ％）
  	尺寸?質量		對邊17（六角）X49（mm） 45g

  測量范圍（使用PV-57?的場合）
  	ACC（加速度）		0.02～200 m/s2	EQ PEAK	1 Hz～5 kHz
  	VEL（速 度）		0.3～1 000 mm/s 0.1～1 000 mm/s	RMS RMS	3 Hz～1 kHz 10 Hz～1 kHz
  	DISP（位 移）		0.02～100 mm 0.001～100 mm	EQ PEAK EQ PEAK	3 Hz～500 Hz 10 Hz～500 Hz
  頻率范圍
  	ACC（加速度）		3 Hz～1 kHz、3 Hz～5 kHz、1 Hz～100 Hz、3 Hz～20 kHz
  	VEL（速 度）		10 Hz～1 kHz、3 Hz～1 kHz
  	DISP（位 移）		10 Hz～500 Hz、3 Hz～500 Hz
  	數字受到高通濾波器或低通濾波器的影響，會比FLAT特性多出約10％的衰減點。 速度10 Hz～1 kHz的電氣特性滿足JIS B 0907[關于轉機以及往復運動機械的振動－振動烈度要求事項」中的頻率范圍。

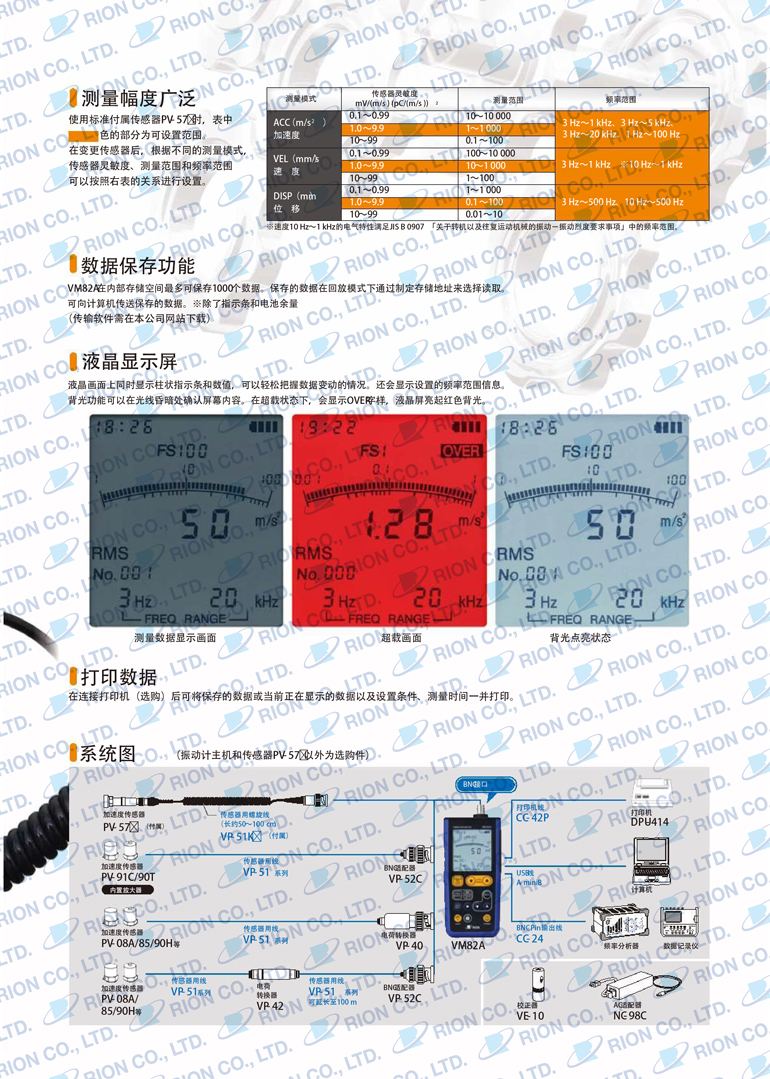

  測量范圍
  	傳感器PV-57I以及傳感器靈敏度		1.0～9.9 mV/m/s2
  	ACC（加速度）		1、10、100、1 000 m/s2
  	VEL（速 度）		10、100、1 000 mm/s
  	DISP（位 移）		0.1、1、10、100 mm
  	傳感器靈敏度		0.1～0.99 mV/m/s 的場合為上記的 10 倍
  	傳感器靈敏度		10～99 mV/m/s 的場合為上記的 1/10 倍
  指示特性
  	加速度		RMS、EQ PEAK
  	速 度		RMS、EQ PEAK
  	位 移		RMS、EQ PEAK、EQ p-p
  	EQ PEAK＝ RMS × 2、EQ p-p＝ EQ PEAK × 2
  液晶顯示器（黑白斷碼液晶）
  	背光		白色LED。OVER時為紅色LED
  	測量值顯示		顯示范圍 001～128 以100ms間隔采樣20個的算術平均值，每2秒顯示一次
  	指示條		對數刻度、最大量程1～100 ％
  	指示特性		RMS、EQ PEAK、EQ p-p
  	超載顯示		顯示OVER字樣的同時點亮紅色背光燈
  	測量模式		加速度、速度、位移
  	保存地址		000～999（1000個）
  	電池余量		4段顯示
  	時鐘		年、月、日、時、分
  	傳感器靈敏度		0.10～0.99、1.0～9.9、10～99 mV/m/s2
  	保存數據		可以手動保存最大1000個（000～999）數據
  増幅度校正			通過設置傳感器靈敏度、可以調整針對各種靈敏度的增幅度
  設置范圍			0.10～0.99、1.0～9.9、10～99 mV/m/s2（pC/m/s2 、VP-40/42）
  輸出
  	交流輸出		最大量程 1 V，輸出阻抗約600Ω
  	直流輸出		最大量程 1 V，輸出阻抗約600Ω
  	輸出電壓以及顯示精度(主機電氣特性）
  		ACC（加速度）	最大量程±2 ％（80 Hz）
  		VEL（速 度）	最大量程±3 ％（80 Hz）
  		DISP（位 移）	最大量程±5 ％（80 Hz）
  	綜合精度（與PV-57I組合使用的場合）
  		ACC（加速度）	最大量程±5 ％（80 Hz）
  		VEL（速 度）	最大量程±8 ％（80 Hz）
  		DISP（位 移）	最大量程±10 ％（80 Hz）
  接口
  	USB		可以進行數據傳輸以及本設備的控制。數據的傳輸需要專用軟件
  	打印機輸出		可連接專用打印機打印結果
  使用溫濕度范圍
  	傳感器		- 20～70 ℃ 90 ％RH以下
  	本體		- 10～50 ℃ 90 ％RH以下
  電源			4顆5號干電池4本（堿性／鎳氫） AC適配器（NC-98C、選購）
  消耗電流			約58 mA
  電池連續使用時間
  	堿性電池		約30小時（常溫、背光OFF、各輸出?通信OFF）
  	鎳氫充電電池（eneloop pro?）＊		約32小時（常溫、背光OFF、各輸出?通信OFF）
  大小?重量			約171.5（H）×74（W）×25.5（D）mm?約270 g（含電池）
  付屬品			壓電式加速度傳感器 PV-57I × 1、 5號干電池（堿性）LR6 × 4、 傳感器用螺旋線 VP-51KI × 1、 傳感器磁座 VP-53S × 1

  ＊eneloop pro 是松下公司的登錄商標

  選購品

  名 稱	型 式
  壓電式加速度傳感器※	各類
  校正用激振器	VE-10
  電荷轉換器	VP-40
  電荷轉換器	VP-42
  BNC適配器	VP-52C
  打印機	DPU-414
  打印機線	CC-42P
  AC適配器	NC-98C
  BNC-Pin輸出線	CC-24
  圓形棒狀傳感器座	VP-53E
  六角平形傳感器座	VP-53D	一般商品
  M6螺釘	VP-53A
  外箱	VM82015
  USB線（A-mini B）	—
