振動測量

施工現場振動測量

• 系統構成案例1
• 系統構成案例2
• 系統構成案例3

•

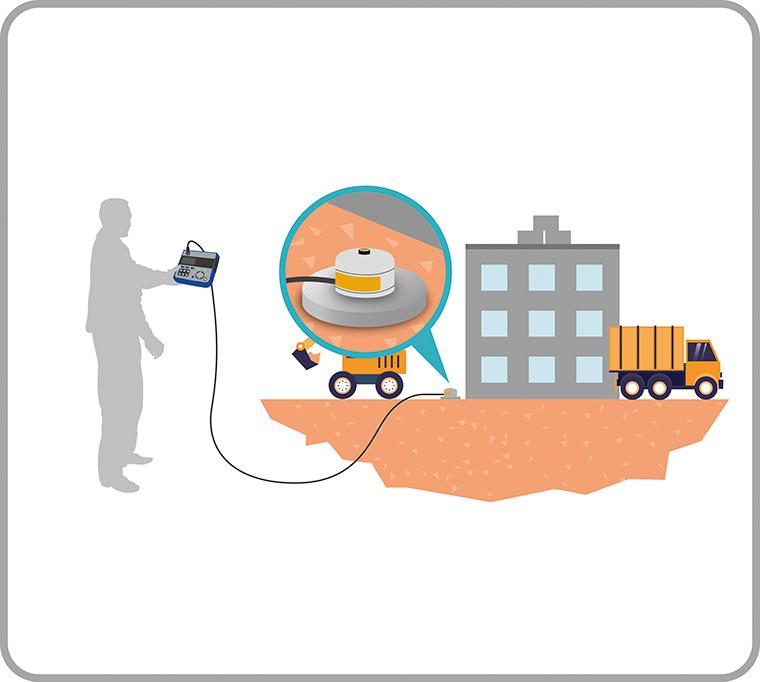

  1.擬議樣品（短期測量）
  由專業人員進行現場振動測量是在高風險作業期間監控振動水平的最佳解決方案。相反，基于短期現場測量的監測活動足以對應振動負面影響風險較低的小型建筑項目。VM-56非常適合于現場測量。操作簡單直觀，明亮的背光顯示屏便于各種照明條件下閱讀。輕巧便攜且節能省電：使用五號電池可進行一整天的監控工作。另有如地面和墻壁安裝板等實用選配件。 VM-56將測量結果以CSV文件的形式保存在存儲卡上，該文件能直接被電子表格程序打開，可簡單快捷地用在制作報告等工作中。如果需要更進行更詳細的分析，可以使用波形記錄程序VX-56WR和波形分析軟件。

  對應規格 / 法令 / 標準	● DIN 4150-2: 1999-06 ● DIN 4150-3: 2016-12 ● BS 6472-1: 2008/-2: 2008 ● BS 7385-2: 1993 ● SBR Meten en beoordelen van trillingen Deel A: Schade aan gebouwen 2010 Deel B: Hinder voor personen 2013

  配置清單

  型號	產品名稱	備注
  VM-56	三軸地傳振動測量儀
  PV-83D (VM-56 附帶，線長 1.5 m)	三方向加速度傳感器
  VX-56WR	波形記錄程序
  VP-54D	DIN 墊板
  VP-54L	L形托架
  MC-51SD1 / 20SD2 / 32SD3	SD 卡（512 MB / 2 GB / 32 GB）
  AS-70GV	地傳振動測量儀用波形分析軟件
  計算機

•

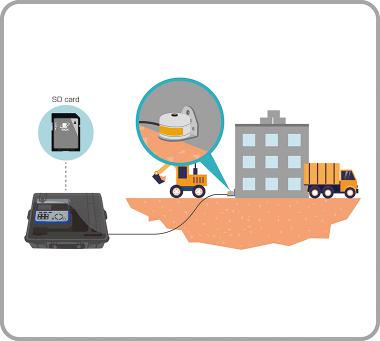

  2.無人長期監測
  可以通過接收器或者在工地界線內進行連續的長期檢測，可確認工程期間中振動是否已經超標。這可以是證明振動水平是否與建筑物損壞或重大不良主觀反應相關的有力方法。 VM-56非常適合這個工作，因為它可以將多達200天的數據以 CSV文件的形式存儲到SD卡上。VM-56可以使用外部供電，設備本體和傳感器則有防風雨對應（傳感器IPX7、設備本體IP54）。另有如地面和墻壁安裝板等選配件可用。保存于SD卡的CSV數據文件能直接被電子表格程序打開，并且免費提供相應的Excel宏，以便于制作報告。

  對應規格 / 法令 / 標準	● DIN 4150-2: 1999-06 ● DIN 4150-3: 2016-12 ● BS 6472-1: 2008/-2: 2008 ● BS 7385-2: 1993 ● SBR Meten en beoordelen van trillingen Deel A: Schade aan gebouwen 2010 Deel B: Hinder voor personen 2013

  配置清單

  型號	產品名稱	備注
  VM-56	三軸地傳振動測量儀
  PV-83D (VM-56 附帶，線長 1.5 m)	三方向加速度傳感器
  VX-56WR	波形記錄程序
  EC-04 系列 (max. 100 m)	延長線
  NC-98D	AC 適配器（100 V to 240 V）
  VP-54D	DIN 墊板
  VP-54L	L形托架
  MC-51SD1 / 20SD2 / 32SD3	SD 卡（512 MB / 2 GB / 32 GB）
  AS-70GV	地傳振動測量儀用波形分析軟件
  計算機
  Excel 宏

•

  3. 長期實時網絡監測
  利用實時網絡直播系統對重大工程的振動等級進行長期監測已逐漸成為行業標準。當振動等級接近或超過了對建筑物造成重大干擾或影響的閾值時可發出警報。“實時”的振動等級也可以發送至指定的接收器，以用來解決問題或證明是否接近/超過了閾值。 VM-56的雙向通信接口和可靠性使它非常適合集成到在線系統中。使用VM-56還可以確保獲得高質量數據。
  有關系統配置的更多細節請聯系我們。

  對應規格 / 法令 / 標準	● DIN 4150-2: 1999-06 ● DIN 4150-3: 2016-12 ● BS 6472-1: 2008/-2: 2008 ● BS 7385-2: 1993 ● SBR Meten en beoordelen van trillingen Deel A: Schade aan gebouwen 2010 Deel B: Hinder voor personen 2013

  配置清單

  型號	產品名稱	備注
  VM-56	三軸地傳振動測量儀
  PV-83D (VM-56 附帶，線長 1.5 m)	三方向加速度傳感器
  VX-56WR	波形記錄程序
  EC-04 系列 (max. 100 m)	延長線
  NC-98D	AC 適配器（100 V to 240 V）
  VP-54D	DIN 墊板
  VP-54L	L形托架
  MC-51SD1 / 20SD2 / 32SD3	SD 卡（512 MB / 2 GB / 32 GB）
  AS-70GV	地傳振動測量儀用波形分析軟件
  計算機
  Excel 宏
