振動測量

木材楊氏模量的測量

• 系統構成案例1
• 系統構成案例2

•

  通過 VA-14 振動分析儀和麥克風（安裝 VX-14S 擴展程序）測量敲擊木材的聲音，可根據聲頻、木材體積和密度計算楊氏模量。楊氏模量是表征材料變形難易程度和剛度的指標，應用于結構分析、強度計算、特征值分析等領域。合理設定楊氏模量，能避免產品變形量和應力分布的預測與實際表現偏差過大。
  VA-14（安裝 VX-14S 擴展程序）可通過 NH-22A 前置放大器直接連接 UC-59 麥克風，重量約 650 克，操作便捷，非常適合現場測量與分析。

  配置清單

  型號	產品名稱	備注
  VA-14	振動分析儀
  UC-59	麥克風
  NH-22A	前置放大器
  EC-90 系列	BNC-BNC 同軸電纜
  	SD 卡（512 MB/2 GB/3 GB）	請使用理音（Rion）完全質保的產品。

•

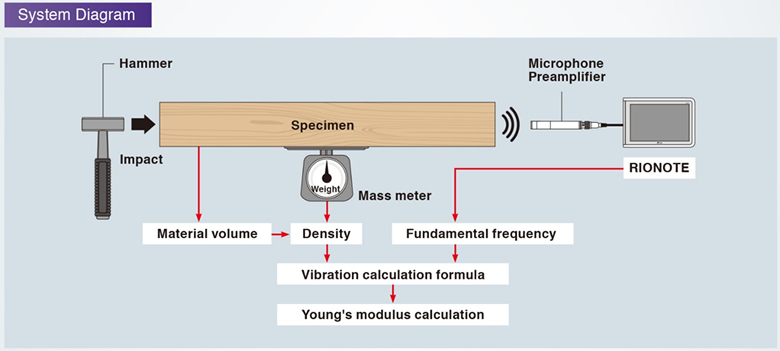

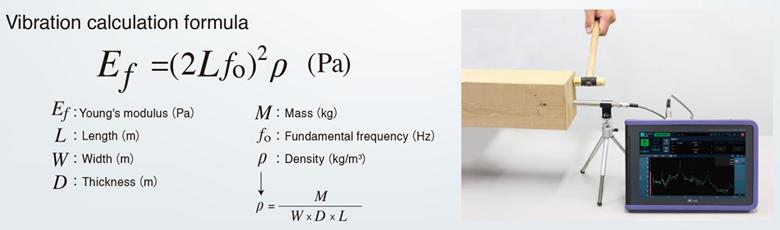

  通過 SA-A1 測量敲擊木材的聲音，可根據聲頻、木材體積和密度計算楊氏模量。楊氏模量是表示材料變形難易程度和剛度的指標，用于結構分析、強度計算、特征值分析等領域。通過合理設定楊氏模量，能夠防止產品變形量和應力分布的預測與實際表現偏差過大。
  SA-A1 可通過 NH-22A 前置放大器直接連接 UC-59 麥克風。其 B5 尺寸、輕量化設計（約 1.2 千克）、電池供電及易操作性，使其非常適合現場測量與分析。

  配置清單

  型號	產品名稱	備注
  SA-A1FTB2/SA-A1FTB4	理音便攜式多功能測量系統（RIONOTE 2 通道 / 4 通道 FFT 分析儀）
  UC-59	麥克風
  NH-22A	前置放大器
  EC-90 系列	BNC-BNC 同軸電纜
  	SD 卡（512 MB/2 GB/3 GB）	請使用理音（RION）完全質保的產品。
